クラッドシュタールネット工法

ストーンパネル アクセントウォール デザインウォール 施工方法 クラッドシュタールネット工法
インテリア壁面に重量のある石材商品をより安全、そしてより簡単にお使い頂くために、
免震性と施工性に優れた「クラッドシュタールネット」を推奨します。

クラッドシュタールネット工法とは
クラッドシュタールネットとは、重量のある外装材を、
特殊基盤により、あらゆる躯体に安全に取付可能とした
「次世代の免震結合工法」です。


実証済み!! 5つのポイント

安全性
特殊基盤のルーズホールが地震動などの各種挙動に追従し、高度な免震性を発揮します。
また金属基盤に接着剤をメカニカルに結合させ、石材の剥離、脱落を防止します。



工期短縮
モルタル下地も使用せず、構造体に基盤を取り付けて、石材を並べる感覚で貼り付けます。
抜群の作業効率を可能にしたため従来の職人技が必要ありません。



対応性
木造、RC造、鉄骨ALC、押出成形セメント板等、構造体を選ばず、デザインの多様性
を実現。これまで外装材に制約のあったALC、押出成形セメント板にも対応可能です。



環境性
既存の仕上材に直接設置が可能な為、リニューアルに最適です。
また外断熱工法にも実績があり、今後の環境負荷軽減に期待されています。



耐久性
基盤にステンレス又は、ZAM(高耐食溶融めっき鋼板)を採用しています。
基盤と下地(躯体)の隙間を水の通り道とすることで、白華やひびわれ等を少なく抑え、浸透による凍結、および接着強度の低下を防ぎ高い耐久性を実現します。

クラッドシュタールネットの対象商品

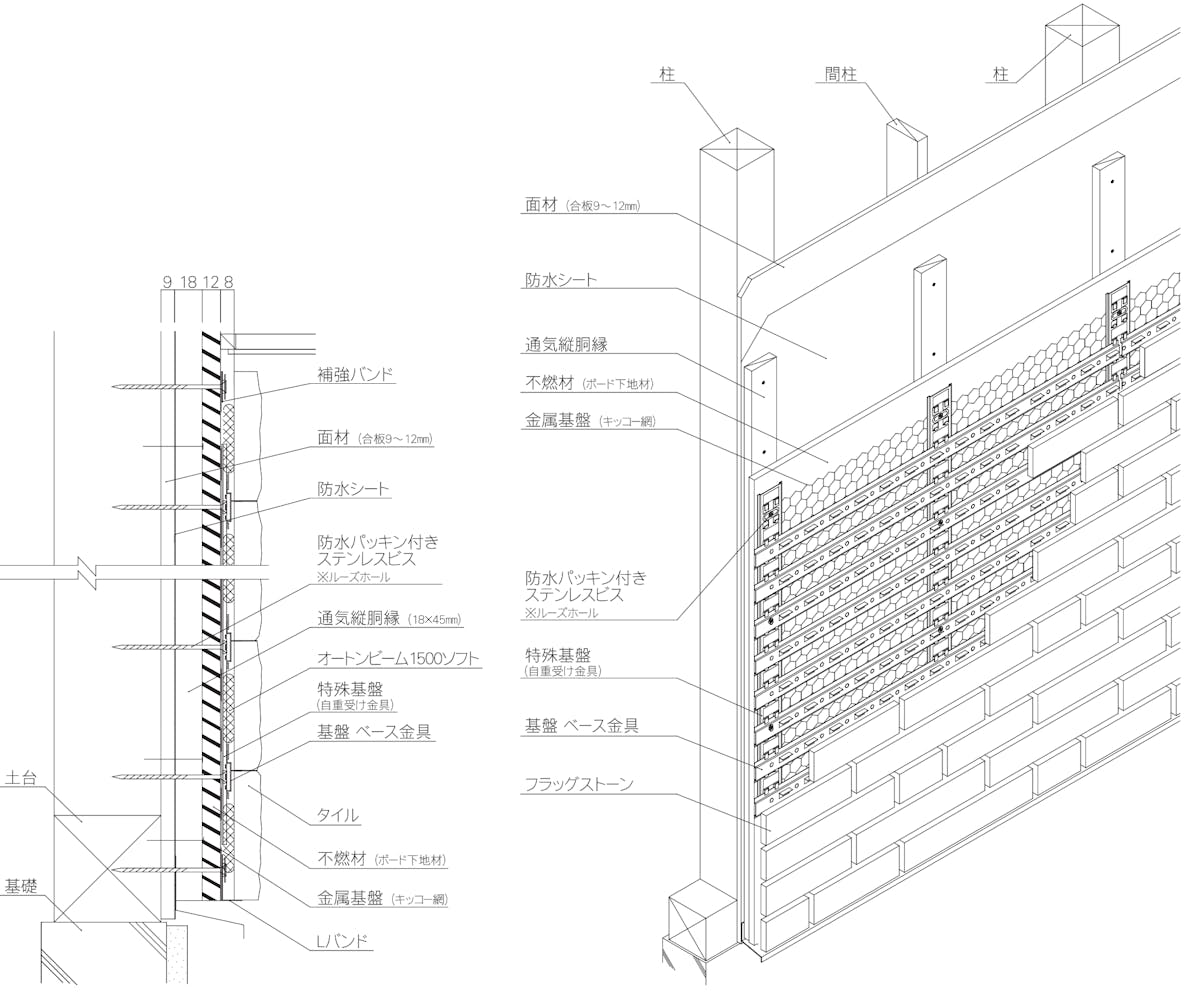

工法構成図

ストーンパネル アクセントウォール デザインウォール 施工方法 工法構成図
使用金具 概算価格/㎡
品名 金物素材 木造
レール+専用ビス
RC
レール+専用アンカー
軽量C鋼
H150
ストーンクラッド
ステンレス SUS430製 ¥7,800
鋼板 ZAMメッキ仕上 ¥6,200
ステンレス SUS304製 ¥10,200
H149
ストーンクラッド
ステンレス SUS430製 ¥8,000
鋼板 ZAMメッキ仕上 ¥6,300
ステンレス SUS304製 ¥10,300
H91
フラッグウォール
ステンレス SUS430製 ¥10,200
鋼板 ZAMメッキ仕上 ¥7,600
ステンレス SUS304製 ¥12,500





●上記の価格表は概算価格です。現場状況により価格が異なります。また、配送費は含まれておりません。
●金物素材について”ステンレスSUS430製”は屋外向け、”鋼板ZAMメッキ仕上げ”は屋内向け、”ステンレスSUS304製”は高度な耐久性を必要とされる場面でお使い頂けます。
●鉄骨ALC、押出成形セメント板等の構造体によっては、施工できない場合がありますので、別途ご相談ください。
●在庫状況により、お届け日数が異なります。また、”ステンレスSUS430製”は受注生産となります。
●30㎡未満の場合は、割増料金となりますので、予めご了承ください。

施工までの流れ

1.ご計画

ご購入前に、必ずご連絡ください。

電話:0120-34-7287 メール:info@panellabo.com

■ご用意いただく資料

平面図 ・ 立面図 ・ 矩計図(構造が確認できるもの)

■施工をご希望する商品名をお知らせください





2.資料確認

■ご計画について確認・アドバイス
ご計画中の物件に対し、クラッドシュタールネット工法を安全にご利用いただけるか、必要に応じアドバイスいたします。


■概算お見積もり
カタログに記載の価格は目安です。現場ごとの条件や、原材料の値動きによっても単価が変動する場合があります。
商品の配送先、裏面処理済み商品または、処理剤単体でのご購入を希望される場合も、お知らせください。





3.材料ご注文

■最終お見積もり
前段階からご計画に変更があった場合は、再度資料をご準備ください。お見積もりさせていただきます。
前回のお見積もりから6ヶ月以上経過している場合も、再度お見積もりが必要です。


■納期について
ある程度の在庫は確保しておりますが、ない場合は種類によって1ヶ月程度かかることもあります。


■施工アドバイス
ポイントを押さえた施工で、工法の効果をしっかり引き出せるよう、現場にて2時間ほどのレクチャーをさせていただきます。ご希望される場合は、早めにお知らせください。

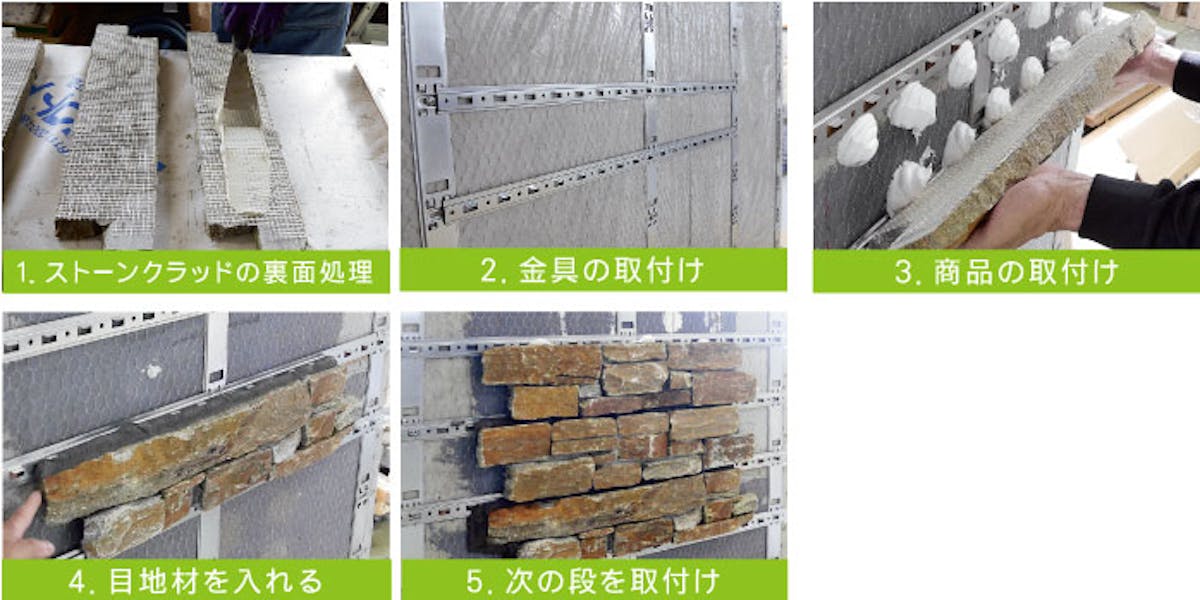

施工方法概要

シュタールネット工法 ストーンクラッド 石材 施工方法

1.ストーンクラッドの裏面処理
ストーンクラッドを、クラッドシュタールネット工法によって施工する場合は、商品裏面に処理が必要です。5㎜ピッチのグラスファイバーメッシュに、オートンダブルグリップを全面に塗布し、商品裏面に接着します。 (フラッグウォールは必要ありません。)

裏面処理は、追加料金にて弊社でも承っております。必ず商品 のご注文前にお電話にてご連絡ください。商品発送後に、処理 を希望された場合は、返品と再発送にかかる費用はお客様の ご負担となります。

2.金具の取付け
自重受け金具を、直接構造体に取り付けるため、 壁への負担がありません。 取付け部分はルーズホールになっており、地震の揺れなどの 各種挙動に追従し、高度な免震性を発揮します。

3.商品の取付け
キッコー網に専用接着剤を絡めて商品を接着することで、 躯体に揺れが加わった場合でも、揺れによるゆがみを商品が 受けないため、脱落防止に非常に大きな効果があります。 専用接着剤「オートンビーム1500ソフト」を必ずご使用ください。

4.目地材を入れる
ストーンクラッドのみ、目地材を入れてください。 フラッグウォールは必要ありません。

5.次の段を取付け
石材を並べる感覚で貼り付けていくため、抜群の作業効率です。



クラッドシュータールネット工法以外で、ストーンクラッドやフラッグウォールを施工される場合は、 施工状況や施工方法は、お客様の判断と責任において、施工を行ってください。また、その場合 の施工に関するご相談はお受けできませんので、予めご了承ください。
